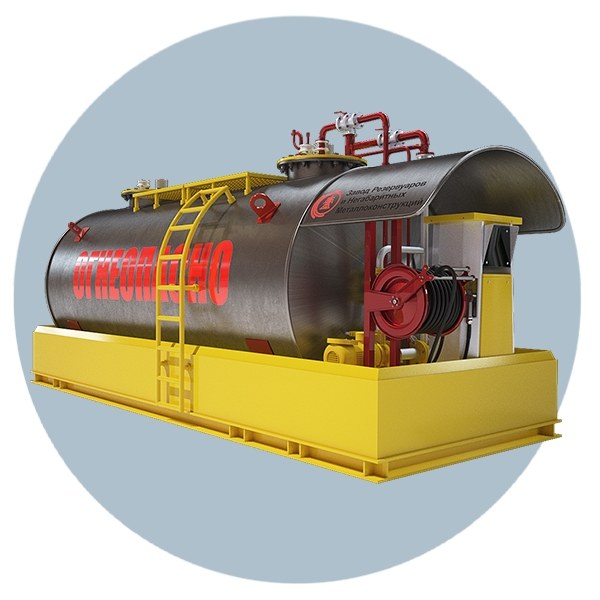

Авиационный топливозаправочный модуль

Авиационный топливозаправочный модуль

Для заправки воздушных судов гражданской и государственной авиации применяют типовые схемы обеспечения авиатопливом и специальными жидкостями. Автоматизированные топливозаправочные модули в авиации представляют собой резервуар и технологический комплекс, обеспечивающий прием, хранение, раздачу, фильтрацию, контроль состояния и учет расхода.

Завод Резервуаров и Негабаритных предлагает купить сертифицированный авиационный топливозаправочный модуль – по невысокой цене, от производителя.

Технические требования к авиационным топливозаправочным модулям

Разработка проекта и изготовление авиационного топливозаправочного модуля производится с учетом требований, обеспечивающих безопасность при осуществлении заправки авиационной техники и полетов.

  • Общие технические требования к оборудованию с функцией авиационного топливозаправщика – ГОСТ Р 18.12.02-2017;
  • Требования к типовым схемам авиационных топливозаправщиков и гидравлическим схемам технологических модулей – ГОСТ Р 18.3.01-2016.

Согласно стандартам – в авиационном топливозаправочном модуле объединено оборудование: для выдачи кондиционного авиатоплива, безопасной заправки в бак воздушного судна, сохранности нормативных свойств топлива и противоводокристаллизационной (ПВК) жидкости, в процессе технологических операций.

Типовая конструкция авиационного топливозаправочного модуля

Наиболее востребованная модель авиационного топливозаправочного модуля выпускается с горизонтальным цилиндрическим, цельносварным резервуаром из углеродистых и легированных сталей, в соответствии с климатическим исполнением, или из нержавеющих марок.

Нормы экологической и пожарной безопасности требуют установки резервуара с корпусом из одной стенки – на поддон, для сбора аварийного пролива. Материал поддона – листовая сталь.

В корпусе резервуара врезаны патрубки под оборудование наполнения, под наконечник присоединительный топливного рукава, под дыхательные клапаны и контрольную аппаратуру. Предусмотрены 2 люка – люк обслуживания и люк для забора проб.

Таблица 1. Характеристики модуля

Наименование Значение (варианты)
Объем резервуара От 1 да 50 м³
Конструкция корпуса Одностенная или двойная – цилиндр в цилиндре. Днище эллиптическое
Защита от коррозии Наружная поверхность – грунт и лакокрасочное покрытие. Внутренние стенки – специальный эпоксидный состав, не вступающий в реакцию с авиатопливом
Виды исполнения Мобильное с установкой на прицеп, стационарное на общей раме для резервуара и технологического блока

Технической службой завода разработана конструкторская и технологическая документация на авиационные топливозаправочные модули с вертикальными резервуарами и прямоугольными баками.

Комплектация топливозаправочного модуля для авиации

В состав технологического комплекса входят:

  • Насос – с производительностью, согласно проектной документации – до 1000 л/мин;
  • Гидрантный топливный рукав;
  • Взрывобезопасное электрооборудование и устройства заземления;
  • Ограничители наполнения – защита от перелива;
  • Фильтры тонкой очистки водоотделения (от 0,5 до 10 мкм) и фильтры отделения твердых частиц;
  • Плавающие устройства (у резервуаров объемом свыше 20 м³) – для забора поверхностного, отстоявшегося топлива.

Пистолет раздаточный подбирают в зависимости от типа заправки. Заправку под давлением осуществляют с применением быстроразъемных соединений.

Заказать авиационный топливозаправочный модуль у Завода РиНМ – по лучшей цене

Предприятие осуществляет разработку проектов и изготовление технологических топливозаправочных модулей для нужд авиации, с учетом требований заказчика, с соблюдением технических норм и правил безопасности. Наши изделия:

  • Произведены с использованием материалов, отвечающих требованиям для использования в авиатопливообеспечении;
  • Оборудованы сертифицированной трубопроводной арматурой;
  • Испытаны под избыточным давлением – с результатом, подтверждающим герметичность и запас прочности;
  • Декларированы на соответствие нормам Технического регламента Таможенного Союза, имеют разрешающие документы от Министерства транспорта Российской Федерации;
  • Предлагаем купить по цене, не включающей надбавок посредников и переплат.

Заказать авиационный топливозаправочный модуль с резервуаром необходимого объема, с типовой схемой по техническому заданию, соответствующего климатического исполнения и оснащения можно, обратившись к специалисту Завода РиНМ по телефону или электронной почте. Самый быстрый и простой способ подачи заявки – отправка запроса через форму на сайте завода. Организуем доставку до места эксплуатации – быстро и недорого.
