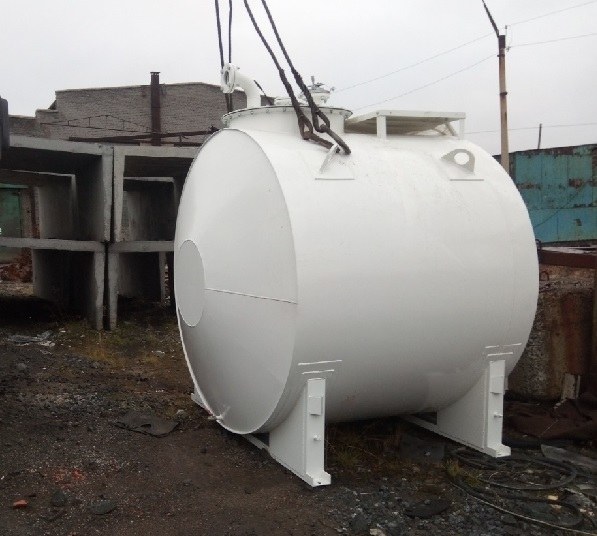

Двустенный горизонтальный резервуар РГСД-5 м3

Двустенный горизонтальный резервуар РГСД-5 м3

Двустенный горизонтальный резервуар РГСД-5 м3 эксплуатируется в том случае, когда требуется более ответственное хранение сред, повышенная безопасность и предотвращение механически повреждений.

Завод резервуаров и негабаритных металлоконструкций (РиНМ) предлагает высококачественные емкости, работающие в экстремальных условиях, пониженных температурах. Предлагается профессиональное исполнение из материалов по международным стандартам, помощь в транспортировке, монтаже.

Специфика применения двустенных горизонтальных резервуаров РГСД-5 м3

Изготовление подобной продукции ведется с соблюдением норм ГОСТ 17032-2010. В частности для корпуса отбираются стальные сплавы с характеристиками, позволяющими гарантировать надежность и устойчивость не только к механическому воздействию, но и к различным климатическим условиям, соответствие определенным параметрам (температурные пределы, рабочее давление внутри корпуса, давление грунта при подземном расположении).

Кроме прочего двойные стенки резервуара могут быть использованы и для различных технологических процессов – охлаждение, нагрев, поддержание стабильных температур. Между стенками нередко внедряют азот, либо какое-либо вещество, с более высокими показателями плотности.

Применяется это в следующих случаях:

  • монтаж хранилищ АЗС;
  • нефтеперерабатывающие комплексы;
  • газовые узлы и станции;
  • работа с агрессивными средами (кислоты, щелочи).

Также нередко двустенное исполнение внедряется в регионах с повышенной сейсмической активностью. Это является дополнительным гарантом сохранения цельности корпуса резервуара.

Размерные характеристики резервуаров РГСД-5 м3

Корпус емкости изготавливается из специальных сталей, как правило, поставщик выбирает марку 09Г2С или схожие сплавы, гарантирующие качество исполнения. Заказчик может составить техническое задание на изготовление с жесткой привязкой к определенным материалам, соответствующим собственным потребностям.

Также можно ориентироваться на исполнение в следующих размерных пределах:

Параметр Значение
Толщина материала (стали) (мм) от 4 до 6
Диаметр корпуса (мм) 1650
Строительная высота конструкции (мм) 2845
Длина полная (мм) 2790
Длина цилиндрической части (мм) 2520
Расстояние между параллельными опорами (мм) 2340
Масса емкости (кг) 1640

Основная часть корпуса РГСД-5 – цилиндр, сворачиваемый рулоном из единого листа стали, либо свариваемый из отдельных фрагментов. Меньший по диаметру цилиндр размещается в более крупный, гарантируя расстояние между стенками, где размещается вспомогательная жидкость (среда). Конструкция снабжается ребрами жесткости, укрепляющими резервуар. Днища отбираются в зависимости от характеристик эксплуатации – предлагается сферическое, плоское или коническое исполнение.

Кроме прочего можно указать следующие особенности изготовления емкости:

  • наземное или подземное расположение;
  • наличие вспомогательного оборудования (лестницы, площадки, колодцы);
  • монтаж специфических площадок под место эксплуатации.

Поставщик гарантирует не только изготовление качественного резервуара, но полное соответствие потребностям заказчика, подбор материалов, консультации по нюансам.

Материал и особенности РГСД-5 м3

Гарантом работоспособности резервуара в первую очередь является грамотно подобранный материал корпуса, а также различных вспомогательных компонентов.

В качестве основного сплава используется марка 09Г2С, которая ориентируется на следующие показатели по характеристикам хранимой среды:

  • плотность хранимого вещества не должна превышать 1300 кг/м3;
  • рабочее давление не более 0,07 МПа;
  • рабочая температура хранимого и обрабатываемого продукта в пределах от -65 до 90 °C.

При этом заказчик может вносить изменения в техническое задание при проектировании. Могут внедряться отечественные аналоги сплава – 09Г2ДТ или 10Г2С, зарубежные марки стали – SB49, 13Mn6 или 09G2S. Сплавы используются для выработки самого корпуса, вспомогательных конструкций и дополнительного оборудования – лестницы, площадки.

Конструкция снабжается несколькими штуцерами, гарантирующими грамотный функционал резервуара. Это вход и выход продукта, соединение замерных приборов, спуск для отходов и грязи, а также специальные входные отверстия для залива теплоносителя. При достаточно высоком расположении относительно площадки установки, необходимо гарантировать возможность доступа на верхнюю часть корпуса, где располагаются люки-лазы. Для этого монтируется лестница и площадка обслуживания, если подразумевается наземное расположение емкости. В случае, когда резервуар размещается под землю, на поверхности монтируется специализированное помещение гарантирующее контроль доступа к емкости (люку) и защиту от осадков, климатического воздействия.

Сама конструкция может быть разделена на несколько независимых отсеков, каждый из которых снабжается собственным люком-лазом. Резервуар, разделенный на несколько камер, может использоваться для хранения и работы с различными по составу и характеристикам средами.

Заказать резервуар двустенный РГСД-5 м3

Завод РиНМ предлагает различные емкости, используемые в промышленности, сельском хозяйстве, нефтегазовом промысле и других отраслях. Поставщик гарантирует высококачественную продукцию с возможностью транспортировки в любые регионы, за рубеж, помощь в таможенном оформлении. Кроме прочего квалифицированные специалисты изготовителя помогут внедрить готовые конструкции в системы любой сложности, в сжатые сроки. Качественный двустенный горизонтальный резервуар РГСД-5 м3 можно приобрести у поставщика по хорошей цене, с полным обслуживанием.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

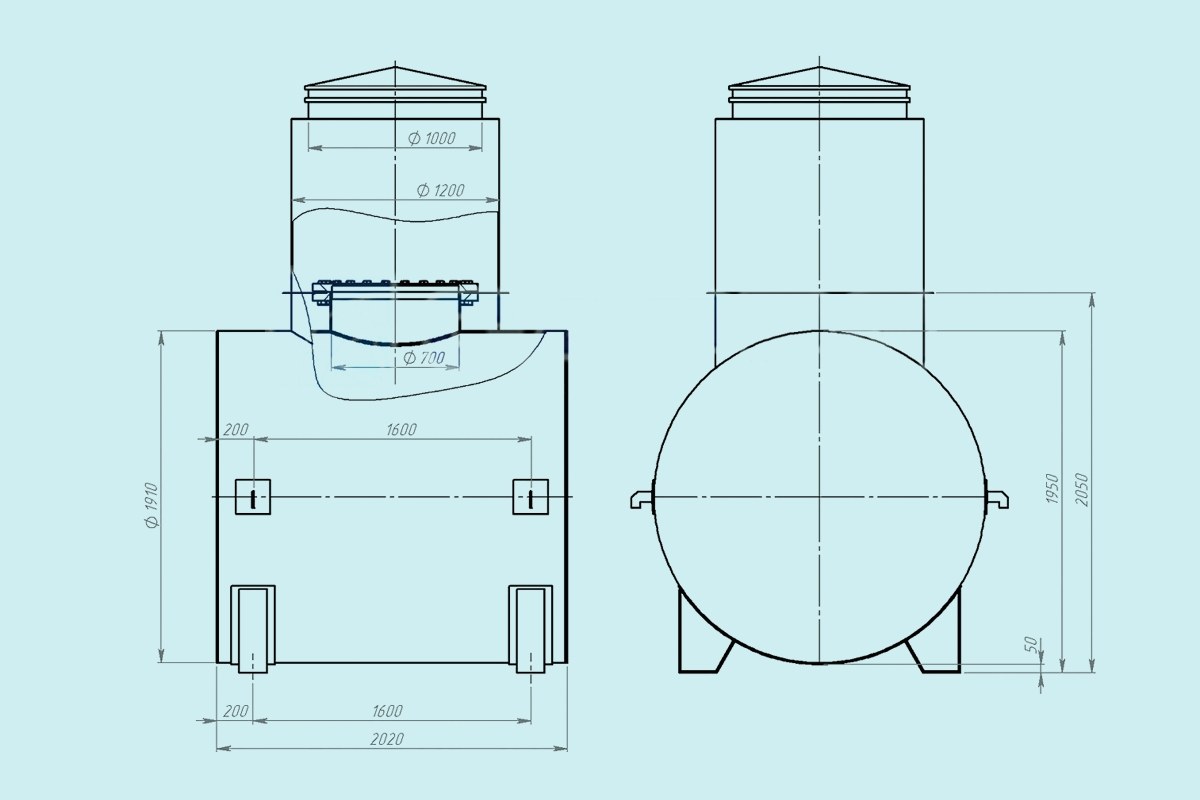

Чертежи
