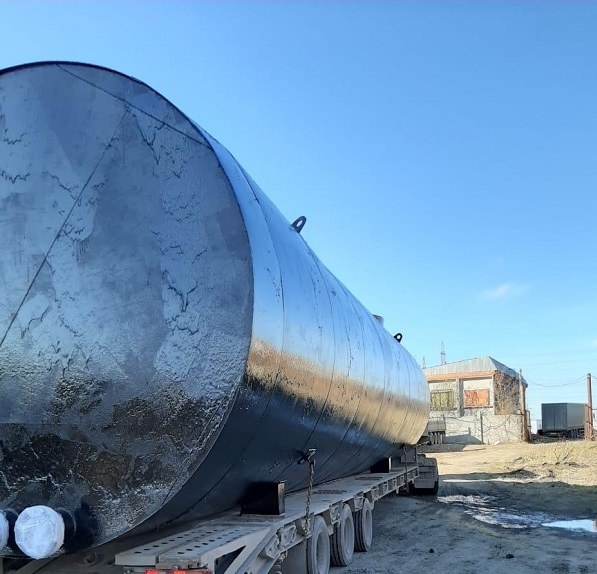

Емкость подземная ЕП-63, ЕПП-63

Емкость подземная ЕП-63, ЕПП-63

Емкость подземная ЕП-63, ЕПП-63, прочные и надежные резервуары для хранения нефтепродуктов

Объемна стальная емкость подземная дренажная ЕП-63 (ЕПП) используется для организации сбора и обеспечения временного хранения различных жидких сред (от нефтепродуктов до технической воды).

Завод Резервуаров и Негабаритных Металлоконструкций предлагает приобрести емкости данного типа без подогрева или с подогревателем среды на лучших условиях.

Изготовление высококачественных изделий осуществляется в строгом соответствии с отраслевым стандартом номер 52630. Отраслевой стандарт, принятый в 2012 году, определяет общие техусловия производства.

Стандартизация дренажных емкостей подземного типа

В процессе изготовлении емкостей ЕП-63, ЕПП-63 производитель соблюдает ряд иных нормативно-технических документов:

Параметр Номер
Процесс изготовления 52630
Требования к продукции 1415_004_466214309_008
Соответствие качества RU.АВ17. по 1286
Разрешение на применение РРС_00_047039

Сфера применения ЕП-63, ЕПП-63 и требования к среде

В емкости ЕП/ЕПП-63 может быть организовано временное хранение следующих видов сред:

  • Остатки светлых и темных нефтепродуктов;
  • Нефть чистая;
  • Различные масла (при условии содержания H2S в сопутствующей газовой среде не более 1,8%);
  • Остатки щелочных сред с PH> 5.

Параметры среды:

Группа опасности 2…4 ГОСТ 12.1.007_76
Взрывоопасность (категория) ПА, ПВ ГОСТ Р 51330.11_99
Подгруппа взрывоопасности смеси ТЗ - -
Пожаробезопасность - -/- 51330.11_99
Группа сосудаа - По ОСТ 26 291_94

Не допускается использование емкостей для хранения сжиженного углеводородного газа (для этих целей компания РиНМ предлагает специальные емкости СУГ).

Конструктивные особенности емкостей подземных ЕП-63/ЕПП-63

Емкости ЕП / ЕПП 63 имеют форму горизонтального цилиндра, по бокам которого приварены конусные днища. В конструкции сварного стального изделия также предусмотрены специальные штуцеры и люки.

В верхней части металлического корпуса предусмотрено наличие двух горловин, которые предназначены:

  • Для осмотра, ревизии и проведения ремонтных работ.
  • Для сливно-наливных технологических операций.

Закачивание и откачивание жидкостей производится с помощью насосных агрегатов погружного (наружного) типа.

По согласованию с заказчиком предусмотрено нанесение дополнительного защитного антикоррозийного покрытия. Это позволяет обеспечивать хранение агрессивных жидкостей.

Основные эксплуатационные параметры емкостей ЕП-63/ЕПП-63:

Параметр/маркировка Ед. изм. ЕП ЕПП
Внутренний объем (nom) м3 63 63
D, диаметр внутренний м 3 3
L, длина м 9 9
H, высота горловин м 0,9-1,6 -/-
M, масса т 8,86 8,99
S, площадь пов-сти обогрева см2 0,063 0, 063

Тезнические характеристики подземных емкостей типа ЕП-63, ЕПП-63

Показатель Ед. изм. Результат Показатель (модель с подогревателем) Примечание
Р раб. (максимум) Кгс/см2 70 500 -
Р расчетное/ пробное   Кгс/см2 70/0,2 700/1 -
Т рабочая (максимум) 0С 80 164 -
Т расч. 0С 100 180 -
Категория индекс - По ГОСТ 26 29 1_94
Пропуск на коррозию мм 2 - -
Срок эксплуатации год Не менее 20 - -
Сесмоустой чивость балл 6 - шкала Рихтера

Использование штуцеров ЕП-63

Для обеспечения надежной и эффективной эксплуатации емкостного оборудования используется целая группа штуцеров, каждый из которых выполняет строго определенные функции:

Место монтажа Ду, мм Р, условное давление, МПа
Центральный люк 800 0,3
Штуцер обеспечения работы насосного узла 600/800 0,6
Точка вывода 200 -
Экстренный отвод среды 100 -
Отвод пара 100 -
Отвод воздушных потоков 100 -
Измерение уровня 65 -
Патрубок термопреобразователя 50 -
Вход/выход теплоносителя (для модели, использующей змеевик) 20/20 -

Характеристики насосного узла емкостей ЕП 63, ЕПП 63

Заводской вариант комплектации предусматривает использование полупогружного вертикального насоса. С учетом типа и характерных особенностей наполняемой жидкости(нефтепродуктов или технической воды) в конструкции емкости могут применяться следующие виды насосных установок, характеризующихся:

  • повышенным уровнем уплотнения;
  • антикоррозийным покрытием;
  • во взрывозащищенном корпусе.

Электрический двигатель насосной установки монтируется в специальном технологическом колодце (входит в комплект поставки).

Технические характеристики насоса для емкостей ЕП/ЕПП:

Параметр Ед. изм. Значение Примечание
Максимальный эксплуатационный ремурс часов 7 000 и более

- нет необходимости проводить доп. обслуживания;

- не используется контрольная и управляющая автоматика;

- предназначен для дренажных емкостных систем, устанавливаемых под землей;

- обеспечивает перекачку среды с ограниченным уровнем вязкости;

Средний рабочий эксплуатационный запас (до капремонта) часов 1000
Рабочий расход м³/ч 50
Уровень глубины установки м Не более 9,0
Наличие взвешенных частиц % До 3 включения не более 10 мм
Рабочая температура °С   - 65 ;+ 130  -
Материал изготовления сталь 35ХМЛ

Применение различных марок стали

  • Углеродистая (Ст3сп);
  • Низколегированная (09Г2С);
  • Нержавейка (12Х18Н10Т – для емкостей с питьевой водой).

Модель с подогревателем ЕПП-63 м³

Емкости ЕПП-63 используются в тех местах, где этого требуют климатические условия размещения строительной площадки. Изготовление системы подогрева может быть осуществлено в одном из двух вариантов:

  • Установка змеевика, внутри которого циркулирует специальный теплоноситель.
  • Использование нагревающегося электрического кабеля. В зависимости от эксплуатационных условий и конструктивных особенностей емкости кабель может быть установлен как внутри, так и снаружи цилиндрической поверхности.

Для того чтобы заказать и на выгодных условиях приобрести емкости данного типа, необходимо связаться с менеджером компании ООО Завод РиНМ. Опытный специалист поможет определиться с выбором, оформить все необходимые документы и проконтролирует выполнение сроков поставки.

Выгодную цену гарантируем!

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

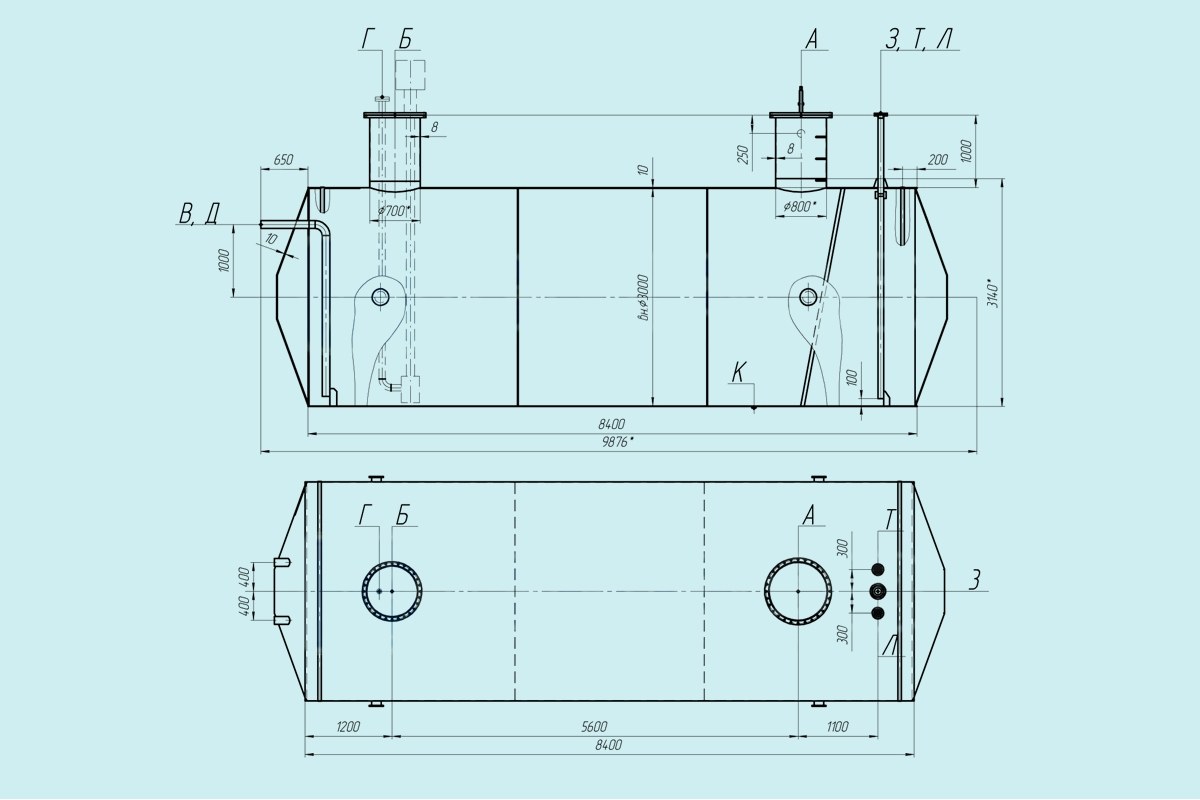

Технические характеристики

ОБОЗНАЧЕНИЕ НАЗНАЧЕНИЕ
А люк-лаз
Б люк под насос
В вход среды
Г выход среды (из насоса
Д выход продукта аварийный
Ж выход воздуха
З для уровнемера
Т для термопары
Л для местного термометра
К слив воды после испытания

Чертежи
