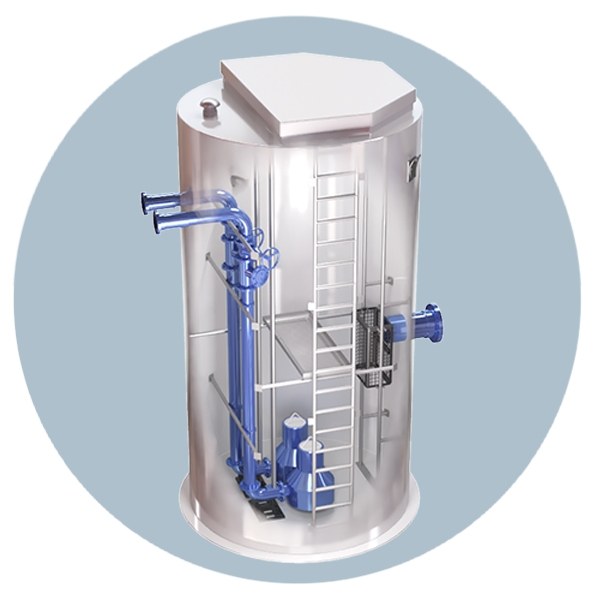

Канализационная насосная станция без укрытия

Параметр

Документ

Номер

Общие техусловия

ТУ

4859-002-64137682

Трубопроводы, а также соединительные детали, основные требования

ПБ

ГОСТ

03-585

12815

Соответствие резьбовых соединений

ГОСТ

6357

Проведение сварочных работ

СНиП

3.05.04-85

Качество швов

ГОСТ

5264;

14771

Требования к защитным покрытиям

-/-

9.104;

9.301

Требования к обеспечению энергией

ПУЭ

-

Наименование

Ед. изм-я

Значение

Т окружающей среды

°С

+5 +40

Уровень влажности (без конденсации)

%

От 10 до 90

Атмосферное давление

кПа

мм.рт.ст.

84 – 107

530 - 800

Допуски по отклонению питающего напряжения 380В

Гц

50 ± 1

Окружающая среда не должна быть:

- взрывоопасной;

- содержащей токопроводящую пыль;

- без агрессивных паров и газов;

- в концентрациях, способных разрушать металлы и изоляцию

Локальные

Для обеспечения функционирования отдельно расположенных объектов (строений)

Районные

Для жилых МКР

Основные

Для работы на всей закрепленной территории

№ п/п

Параметр

Ед. изм-я

Значение

1

Производительность

м³/ч

1 - 5000

2

Напор

м

До 100

3

Ø корпуса

м

0,7 – 5,0

4

Предельная длина корпуса

м

14,5

5

Диапазон эксплуатационных температур

°С

От – 50

До + 60

6

Условия внешней среды, позволяющие осуществлять монтажные, пусконаладочные работы

°С

От – 15

До + 45

7

Количество устанавливаемых насосов, в т.ч.

- рабочий

- резервный

шт

2

1

1

8

Тип исполнения электрооборудования

Стандартное

9

Напряжение питания насосов

В

3х400

10

Исполнение аварийной сигнализации

тип

LS 002 А – 4 выкл-я поплавкового типа.

номер

Функицонал

Описание работы

1

Обеспечивает доп. защиту насоса от работы без нагрузки

Отключает агрегат, если уровень ниже предельного.

2

Автоматическое вкл-е основного насосного узла

Если уровень стоков доходит до заранее определенных параметров

3

Включает дополнительный (резервный) насос

Ввод в экспл-ю выполняется, если расчетные параметры превышены.

4

Предупреждает о возникновении опасной сигнализации (аварии)

Включается при отказе от работы любого из 2-х насосов.

Срабатывание дублируется подачей световой сигнализацией на ПУ диспетчера.

Модель

Произв-сть, м³/ч

Р установленная, кВт/ч

Подземная часть

Надземная часть

M, т

D,м

M, т

Д/Ш/В, м

10

10

5,5

≥ 4,5

2,5

1,5

3/3/2,8

25

25

11

≥ 4,5

2,5

1,5

50

50

20

≥ 4,5

2,5

1,5

100

100

40

≥ 4,5

2,5

1,5

200 - 1000

200 - 1000

По индивидуальному проекту, в соответствии с ТУ
