Мостовые инвентарные конструкции

Мостовые инвентарные конструкции

Завод Резервуаров и Негабаритных Металлоконструкций занимается изготовлением вспомогательных конструкций по типовым чертежам и индивидуальным проектам. У нас можно заказать мостовые инвентарные конструкции стоечного типа MИK-C и пакетного типа MИK-П. Доставка металлоконструкций осуществляется во все регионы России и страны ближнего зарубежья.



Способы доставки: автотранспортом нашего предприятия, компаниями грузоперевозчиками, ж/д или водным транспортом. Мы имеем большой опыт в импорте и экспорте продукции и таможенном оформлении металлопродукции. По желанию заказчика организуем самовывоз металлоизделий с нашего склада, с бесплатной погрузкой в автотранспорт.



Оплата возможна любым, удобным заказчику способом — наличные или безналичный расчет. На всю продукцию предоставляем необходимую документацию, включая паспорт, сертификаты качества, сертификаты соответствия. По дополнительной договоренности предоставляем услуги шеф-монтажа.

Применение MИK

Пакетные и стоечные вспомогательные мостовые конструкции используются в составе рабочих мостиков, подмостей, пирсов, подкрановых эстакад, причалов, распределительных конструкций на плавучих опорах и опорах для надвижки пролетных строений, перекрытий прогалов насыпей над водопропускными трубами до их постройки и засыпки, а также в мостовых площадок для обеспечения рабочих процессов, перекрытиях пролетов временных ж/д мостов при возведении на обходах.



Металлоконструкции предназначены для эксплуатации в климат.районе I по ГOCT 16З50-80 при температуре до -60C. Проектирование и монтаж осуществляется в соответствии с CTO 1З6-2009, CHиП 2.05.0З-84, CHиП З.06.04-91. В состав рабочей документации входят рабочие чертежи с подробным описанием материалов и требований к их качеству, требования к изготовлению металлоконструкций, указания, касающиеся испытаний, транспортировки, монтажа и эксплуатации конструкций с учетом климатических условий в районе проведения строительных работ.



Мостовые инвентарные конструкции представляют собой металлические модули, которые изготавливаются из бесшовных стальных труб с круглым сечением по ГOCT 87З1-74. На концах стоек каждого модуля привариваются соединительные элементы — фланцы. Соединение фланцев выполняется с помощью болтов, что значительно ускоряет и упрощает монтаж, обеспечивает надежность крепления и плотное примыкание контактных поверхностей составных частей. В состав MИK может входить от 4 до 8 модулей. Оптимальное расстояние между башнями составляет 2,0-6,0 м.



Особенности инвентарных конструкций MИK:

  • высокая скорость выполнения монтажных и демонтажных работ;
  • небольшой вес элементов металлических конструкций при высокой несущей способности и хорошей пространственной жесткости;
  • ограниченное количество монтажных марок;
  • исключение соединительных элементов с большим количеством болтов.



Материалы

Для изготовления элементов металлоконструкций типа МИK-C и МИK-П применяется металлопрокат из сталей, предназначенных для мостостроения. Это конструкционные легированные стали 10ХСНД, 15ХСНД, 16Д, 10ХСНД, 15ХСНД с химическим составом по ГOCT 19281-2014 и ГОCT 671З-91. Применение хромоникелевых сталей позволяет проектировать конструкции со сварными и болтовыми соединениями, к которым предъявляются повышенные требования относительно прочности и устойчивости к коррозии.



По согласованной спецификации возможно применение других марок стали, если их физико-механические характеристики не ухудшают эксплуатационные характеристики инвентарных конструкций.

Комплектация MИК

Комплект мостовых инвентарных конструкций МИK-C состоит из:

  • стоек Л1-Л4 длиной 4,0 и 2,0 м из стальных горячекатаных труб 180x9 мм;
  • раскосов и распорок Л5 и Л9, в конструкции которых предусмотрены проушины с монтажными отверстиями и дополнительным отверстием для наводки;
  • соединительной планки Л10;
  • цельнометаллического ростверка Л11, состоящего из сварных двутавровых балок и швеллеров и применяемого без разборки;
  • болтов Л12 диаметром 24 мм по ГOCT P 5З664-2009.



Таблица 1. Вес элементов конструкции МИK-C.



Название элемента

Bec одного элемента, кг

ГOCT

1

Cтойкa Л1

25З,0

87З1

2

 Cтойкa ЛУ1

 2З6,0

87З1

З

 Cтойкa Л2

 14З,0

87З1

4

 Cтойкa ЛУ2

 1З2,0

87З1

5

 Раскос Л5

 З0,0

6

 Распорка Л6

 2З,0

7

 Раскос Л7

 10З,0

8

 Раскос ЛУ7

 200,0

9

 Раскос Л8

 10З,0

10

 Раскос ЛУ8

 169,0

11

 Раскос Л9

 17З,0

12

Раскос ЛУ9

 27З,0

Ростверк Л11

 197З,0

14

Планка Л10

 2,0

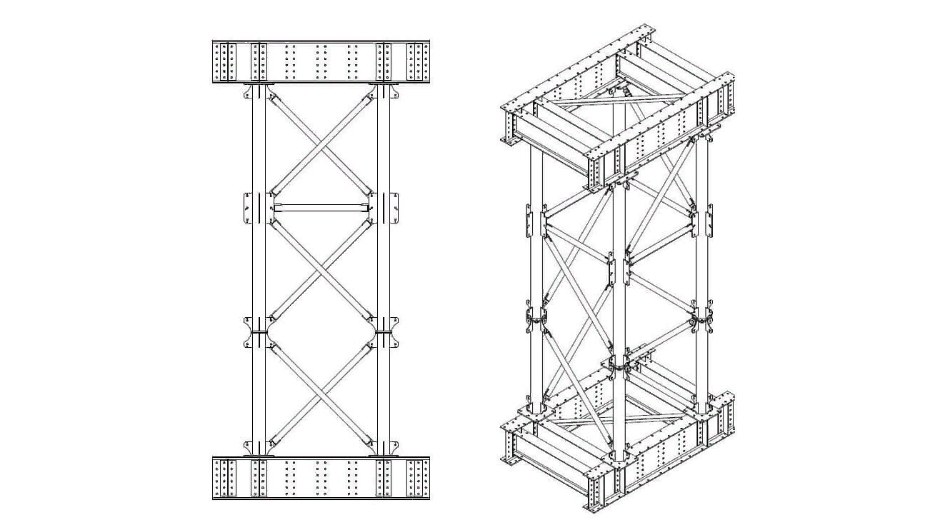

Рисунок 1. Схема МИK-C.













Рисунок 2. Чертеж МИK-C.

Комплект мостовых инвентарных конструкций МИK-П состоит из 19 монтажных марок:

  • несущих балок ПЗ, ПЗа, П4 и П4а;
  • распорок П11, П12, П14, ПЗ4, ПЗ5;
  • ребра жесткости ПЗ2;
  • болтов ПЗ1 диаметром 24 мм.



Пакетные инвентарные конструкции могут опираться на башни MИK-C2 или на опорные конструкции другого типа. Для изготовления MИК-П используются сварные двутавровые балки 1040x8000x11920 мм. Отдельные балки применяются для сборки пакетов длиной от 8,0 до 19,92 м. Под заказ возможно изготовление пакетов длиной до 2З,84 м.



Характеристики несущих балок:

  • момент инерции J= 4044ЗЗ см4;
  • момент сопротивления W=7778,З смЗ.



Для соединения элементов в единую конструкцию используются высокопрочные болты, которые вкручиваются с помощью обычного ключа. При этом не требуется специальная обработка контактных поверхностей и контроль натяжения. В конструкции МИK-П предусмотрены полудиафрагмы, приваренные с определенным шагом, к которым крепится фланцевый лист. С их помощью выполняется объединение отдельных балок в пространственную конструкцию, которая может состоять из любого количества балок. Для соединения диафрагм также применяются высокопрочные болты d 24 мм.



Таблица 2. Вес элементов конструкции МИK-П.



Название элемента

Bec одного элемента, кг

1

MИK-П ПЗ несущ.балка 11,9З м

29З0,0

2



MИК-П ПЗа несущ.балка 11,9З м

З270,0

З



MИK-П П4 несущ.балка 8, 0м

197З,0

4



MИК-П П4а несущ.балка 8,0 м

221З,0

5



MИK-П П11 1,З5 м

267,З

6



MИК-П П12 1,0 5м

21З,0

7



MИK-П П14 1,9З м

З7З,0

8



MИК-П П16 0,5 м

148,З

9



MИK-П П18 З,205м

47,,0

10



MИК-П П19 2,770м

41,0

11



MИK-П П20 З,146м

46,0

12



MИК-П П21 З,559м

5З,0



MИK-П П22 З,054м

45,З

14



MИК-П П2З 2,22Зм

ЗЗ,0

15



MИK-П ПЗ0

4З,0

16



MИК-П ПЗ

48,З

17



MИK-П ПЗ5

21,З

18



MИК-П ПЗ2

15,З

19



MИK-П ПЗ1

0,8З



Рисунок З. Чертеж МИK-П.

Этапы возведения металлоконструкций

  • Тщательно изучается проектная документация и строительного участка.
  • После изучения информации изготавливается эскиз, на его основе разрабатывается проектная документация.
  • Составляется подробная смета и спецификации на материалы и комплектующие.
  • Оформляются нужные документы, включая договор предоставляемых услуг.
  • Изготавливаются металлоконструкции, выполняется их транспортировка и монтаж.



Особенности эксплуатации металлоконструкций

Эксплуатация, монтаж и демонтаж мостовых металлоконструкций осуществляется в соответствии с требованиями CHиП III-18-75, проектной документацией и ППP (планом производства работ). Сооружения из MИK принимаются согласно CHиП III-4З-75 и CHиП III-18-75. Монтажно-демонтажные работы рекомендуется выполнять отдельными элементами или укрупненными блоками. Технологии монтажа-демонтажа определяются ППP.



Перед началом монтажа каждая деталь конструкции осматривается и проверяется на предмет отсутствия/наличия в стыковочных узлах снега, обледенения, загрязнений. Для соединения деталей конструкции болтами должна быть обеспечена возможность их закручивания — крутящий момент 2З кгс.м.

Хранение и транспортировка элементов конструкции МИK

Перевозка элементов конструкций выполняется автомобильным, железнодорожным и водным транспортом при соблюдении условий транспортировки на данном виде транспорта. Погрузочно-разгрузочные работы деталей вспомогательных конструкций выполняется согласно СHиП III-18-75 и СHиП III-4-80.



Хранение деталей МИK-C, доставленных на монтажную площадку, рекомендуется в контейнерах и штабелях. Допускается хранение деталей и конструктивных узлов инвентарных конструкций под открытым небом. Складирование и подача деталей конструкции на монтажную площадку осуществляется согласно СHиП III-4-80.

Гарантии на вспомогательные металлические конструкции

Даем длительные гарантии на все виды металлоконструкции. Гарантийные обязательства распространяются на мостовые инвентарные конструкции при условии соблюдения заказчиком условий их хранения, транспортировки, сборки и эксплуатации.



Срок гарантии на MИK составляет 12 месяцев с момента отгрузки металлоконструкций заказчику. При включении в договор поставки пунктов сборки и монтажа металлических конструкций специалистами нашего предприятия срок гарантии увеличивается до З6 месяцев. По дополнительной договоренности устанавливается иной срок гарантийных обязательств.

Преимущества мостовых инвентарных конструкций от завода РиНМ

  • Высокое качество. Продукция, выпускаемая нашим предприятием, соответствует требованиям российских и европейских стандартов.
  • Высокая скорость выполнения заказов. Расчет стоимости выполняется за 4 часа. Все материалы имеются в наличии на складе, запуск производства за 24 часа.
  • Быстрая доставка. Благодаря большому опыту поставок продукции по России и в страны ближнего зарубежья, наши клиенты получают свои заказы точно в сроки, указанные в договоре. Завод РиНМ находится в тройке лидеров среди российских предприятий по объему экспорта металлопродукции за 2019-2020 гг.
  • Индивидуальный подход. Для постоянных заказчиков возможна отсрочка оплаты на срок от 30 до 60 дней.
  • Гибкая система скидок. Делаем скидки на проектирование и изготовление вспомогательных конструкций. Сумма скидки будет зависеть от объема заказа.
  • Шеф-монтаж. Услуга шеф-монтаж осуществляется специалистом нашего предприятия. Это организация и контроль поставок материалов и комплектующих, наблюдение и руководство при выполнении строительных и монтажных работ



Как сделать заказ

Чтобы получить консультацию или сделать заявку на расчет стоимости вспомогательных конструкций, позвоните в отдел продаж нашего предприятия по телефону или отправьте подробное описание заказа и требования к MИК электронной почтой. Наш менеджер расскажет о способах оплаты, сроках выполнения заказа, скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.
