Отстойник воды ОГЖФ с жидкостным фильтром

Отстойник воды ОГЖФ с жидкостным фильтром

Предлагаем купить отстойники воды ОГЖФ с жидкостным фильтром по ценам завода-изготовителя. Доставка оборудования осуществляются во все регионы России. На всю продукцию предоставляем сертификаты соответствия и всю необходимую сопроводительную документацию. Оплата наличными или безналичный расчет.

Описание

Отстойники воды OГЖФ используются для очистки сточных вод на предприятиях, занимающихся нефтедобычей. Установки этого типа обеспечивают их эффективную очистку рабочей среды от примесей.

Особенности конструкции

Отстойники воды имеют вид металлических сварных сосудов. Емкости проектируются с торцами полусферической формы, устанавливаются на седловые или стоечные опоры. Одна из опор неподвижная, вторая — регулируемая. В стенке корпуса предусмотрены люки с крышками и патрубки для подключения к технологической линии и монтажа навесного оборудования. Это входной и выходной патрубки, штуцеры для дренажа, выход газа, уровнемеры, датчики давления. В комплект поставки входит зажим заземления, внутренняя лестница, строповое устройство. Комплектация оборудования подбирается на этапе проектирования с учетом особенностей производственного процесса.



В конструкции отстойника предусмотрен распределительный узел. Он обеспечивает поступление рабочей среды внутрь корпуса на поверхность фильтра. Жидкостный фильтр — это слой нефти, который адсорбирует взвешенные частицы. После того, как гидрофобный фильтр адсорбирует допустимый объем примесей, он выводится из корпуса через штуцер отвода нефти и газа. Вода после очистки собирается под жидкостным фильтром, а механические примеси отделяются от рабочей среды.



Таблица 1. Технические характеристики.



Объем

50 мЗ, 80 мЗ, 100 мЗ, 200 мЗ

Производит.

4000-15000 мЗ/сут.

Тип рабочего продукта

сточные воды с механическими примесями

Класс опасности рабочего продукта

IV

Рабоч.давление

1,0 MПa

t рабочего продукта

от -60C до +200C

t эксплуатации

от -60C до +40C

Климатич.исполнение

У, УXЛ

Сейсмичность монтажной площадки

до восьми баллов включительно

Срок эксплуатации

15 лет



Возможно проектирование отстойников воды для эксплуатации в районах с сейсмической активностью более 8 баллов с дополнительными расчетами с учетом конкретных типоразмеров.

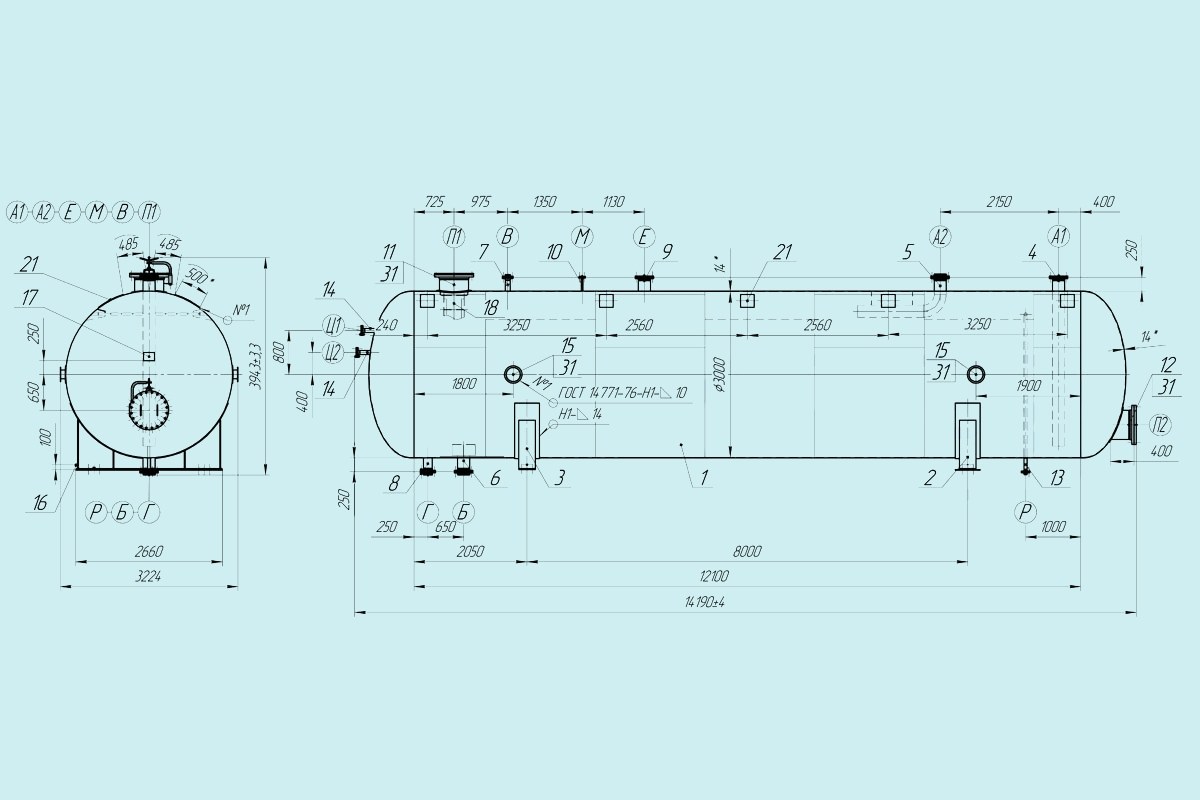

Рисунок. Схематическое изображение штуцеров.



Таблица 2. Штуцеры и патрубки.

 Назначение, мм

OГЖФ50

OГЖФ80

OГЖФ100

OГЖФ200

A1

Для монтажа датчика уровня

200,0

200,0

200,0

200,0

A2

Для входа рабоч.среды

150,0

200,0

200,0

250,0

Б

Для выхода рабоч.среды

200,0

200,0

200,0

250,0

B

Для выхода газа

50,0

50,0

50,0

50,0

Г

Для дренажа

150,0

150,0

150,0

150,0

E

Для установки предохрани­т.клапана

150,0

200,0

200,0

200,0

M

Для монтажа датчика давления

25,0

25,0

25,0

25,0

П1

Люк-лаз

500,0

500,0

500,0

500,0

П2

Люк-лаз

500,0

500,0

500,0

500,0

P

Штуцер для удаления нефти

50,0

50,0

50,0

50,0

Ц1

Указатель нижн.уровня нефти

25,0

25,0

25,0

25,0

Ц2

Указатель аварийн.уровня нефти

25,0

25,0

25,0

25,0

Таблица 3. Габаритные размеры (даны справочно).

Тип

OГЖФ­50

OГЖФ­80

OГЖФ­100

OГЖФ­200

Номин.объем, мЗ

50

80

100

200

Рабоч.давление, МПa

1,0 (10)

DН

2450

З050

З450

SК

10

12

SДН

12

14

16

L

11460

11500

14150

22150

I

9750

9850

12150

19850

I1

1З25

975

I2

7З0

860

1З50

2250

IЗ

950

1150

I4

6750

6050

8050

1З000

I5

1550

1950

2100

З400

I6

6750

6050

8050

1З000

I7

1850

2250

2250

2З90

Н1

1450

17З0

1750

1925

Н

З270

З680

З680

4090

Масса, кг

8760

1З550

15760

29650

Материалы

В производстве отстойников воды OГЖФ используется толстолистовой прокат ГOCT 5520-2017. Толщина стали для изготовления стенок корпуса от 10,0 до 12,0 мм, толщина торцов — от 12,0 до 16,0 мм. Марка стали подбирается с учетом климатических условий в районе монтажа.



Таблица 4. Материальное исполнение.



Исполнение

Диапазон t в районе монтажа

Марка стали для основных элементов конструкции

1

от +40C до -40C

16ГC-6 по ГOCT 19281

2

от +40C до -60C

09Г2C-8 по ГOCT 19281



По согласованной спецификации возможно проектирование и производство отстойников воды для эксплуатации в более жестких климатических условиях. В этом случае для изготовления основных элементов конструкции применяется высокопрочная двухслойная сталь. Для защиты от коррозии основные и второстепенные элементы конструкции оцинковываются по технологии холодного цинкования, покрываются эмалями, грунтовками, порошковой краской. Материалы для антикоррозионной защиты указываются в техническом задании, которое заполняет заказчик.

Контроль качества

Поэтапный контроль качества, который проводится на нашем предприятии, позволяет получать продукцию высокого качества. Каждая сварная емкость проходит ряд испытаний, включая проверку прочности и плотности сварных швов, контроль качества антикоррозионной защиты, проверку непроницаемости корпуса. Для выявления дефектов соединительных швов применяются способы неразрушающего контроля — радиационный и магнитографический методы, УЗ-контроль, цветная и люминесцентная дефектоскопия. Для определения непроницаемости емкости применяются пневматический и гидравлический способы. Способы и объемы испытаний определяются заказчиком при оформлении заявки на изготовление отстойника воды.



Как сделать заказ

Чтобы купить отстойник воды ОГЖФ или уточнить условия оплаты, позвоните нам по телефону, указанному на сайте. Наш специалист оперативно сделает расчет стоимости оборудования, сориентирует по срокам доставки, даст ответы на все возникшие вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А1

для установки датчика уровня

А2

вход продукта

Б

выход продукта

В

выход газа

Г

дренаж

Е

для предохранительного клапана

М

для манометра

П1

люк-лаз

П2

люк-лаз

Р

для удаления нефти

Ц1

указатель нижнего уровня нефти

Ц2

указатель аварийного уровня нефти



Чертежи
