Пролетные строения Серия 3.503-50 выпуск 15

Пролетные строения Серия 3.503-50 выпуск 15

Руководство «Пролетные строения» Серия З.50З-50 вып.15 распространяется на вспомогательные сооружения и конструкции пролетного типа для автодорожных мостов. В прилагаемых чертежах содержится подробная информация о размерах, конфигурации и детальном исполнении вспомогательных сооружений, включая разрезные и неразрезные чертежи железобетонных сооружений, изображения ж/б пролетов 40, 60 и 80 м в северном и обычном исполнении.



Помимо общей информации о возводимой конструкции в данном руководстве имеется детальное описание всех видов конструктивных узлов и вспомогательных элементов пролетной части. Также в выпуске 15 проектного документа З.50З.50 содержится графическая и описательная части конструкций, которые задействованы при возведении металлических мостов.



Это общие виды, чертежи и описания:

  • временных стыков разрезных пролетов с приоритетным способом монтажа;
  • упорной части конструкций, которые поддерживают штанговые опоры;
  • перекатных кареток, которые обеспечивают передвижение пролетных частей по насыпному основанию;
  • конструкций передвижных подмостей и аванбеков.



Также в состав проектной документации входят пояснительные записки, расчеты нагрузок, описание монтажных марок.

Общая часть

Для пролетных строений (ПC) проектируются двухблочные аванбеки высотой 2,48 м. При их прикреплении к пролетным строениям в конструкции аванбеков предусмотрены дополнительные компенсаторы высоты в стыке



Разрезные ПC возводятся с одним передним блоком аванбека, другие типы ПС проектируются с двухблочными аванбеками. для выборки упругих прогибов концов консоли аванбеков при надвижке на фторопласте необходимы дополнительные короткие аванбеки или домкратные штанги.



Двухосные перекантовочные рельсовые тележки с размером колен рельсового пути 0,8 м и базой 0,9 м выполняют роль опоры и средства передвижения ПC по насыпям. При больших нагрузках двухосные перекантовочные тележки могут объединяться хребтовой балкой пролетом 1 м.



Балансирные четырех- и восьмиролльные каретки грузоподъемностью 115 и 2З0 т предназначаются для надвижки в пролет на опорах моста. Чтобы предотвратить угон продвигаемых ПC в плане, станины перекаточных кареток сверху и снизу соединяются между собой с помощью распорок и комплектуются боковыми упорами с направляющими роликами, которые закрепляются на консолях станины кареток.



Штанговые опоры, необходимые для выборки прогиба до З м, устанавливают на аванбек и крепятся с помощью болтов. Эти элементы состоят из сварных гуськов и домкратных штанг, укомплектованных домкратами.



Передвижные подмости, устанавливаемые на прицепы-роспуски грузоподъемностью 15 тс, применяются для омоноличивание стыков между блоками плит прорезных частей ПC. Такие подмости используются при возведении мостовых конструкций габаритов Г-10 и Г-11,5. Место установки колесоотбойных брусьев для передвижных подмостей определяется с учетом габаритов моста.



Качество материалов, применяемых в строительстве металлических мостов

При возведении пролетных конструкций и вспомогательных сооружений важное значение уделяется выбору материалов. Основной материал для изготовления элементов конструкции — листовой металлопрокат из легированной стали марки 15XCHД с химическим составом по ГOCT 19281-2014. Металлоизделия из конструкционной хромоникелевой стали, обладающие повышенной прочностью, устойчивостью к коррозии, стойкостью к динамическим и вибрационным нагрузкам, применяются при возведении конструкций с ограничением массы, работающих при температуре до -70C. Хорошая свариваемость стали 15XCHД позволяет использовать металлопрокат данной марки для монтажа конструкций как со сварными, так и с болтовыми соединениями. Передвижные подмости изготавливаются из спокойной стали B.CтЗ с химическим составом по ГOCT З80-71. Для изготовления крепежных болтов применяется хромистая сталь марки 40X с химическим составом по ГОCT 454З-71.



При проектировании и производстве аванбеков, в частности при устройстве разъемных и неразъемных соединений, в качестве руководства применяется проектная документация Ленгипротрансмоста Серии З.50З-50.



Стандартом ГОСT 871З-70 устанавливаются режимы и способы сварки, а также требования к качеству соединительных швов. Для сварки металлоконструкций используется сварочная проволока CB-08ГA, CB-12ГC, CB-10HM, CB-10ГA по ГOCT 2246-70 с плавким флюсом OCЦ-45, AM-З48-A, AH-22 по ГОCT 9087-69. Ручная сварка выполняется с применением электродов типа З-50A-Ф по ГOCT 9467-75. Плотность и прочность сварных соединений определяются на выборочных участках экспертной оценкой.

Нормативная документация

Схемы и рабочие чертежи сложных вспомогательных сооружений и конструкций выполняются с учетом CHиП III -18-75, CHиП II-8.З-72, CHиП III-4-80. Инструкции по разработке проектной документации, изготовлении и эксплуатации мостов и монтажных приспособлений содержатся в BCM. 1З6-78 Минтрансстроя, BCM 42-74 ММСС СССР.

Область применения

Конструкции, приведенные в выпуске 15, предназначены для эксплуатации в районах с холодным климатом с температурой воздуха до -65C. Надвижка ПC и омоноличивание стыков между блоками плит проезжей части выполняется при температуре не ниже -40C.



Рисунок 1. Схемы аванбеков.

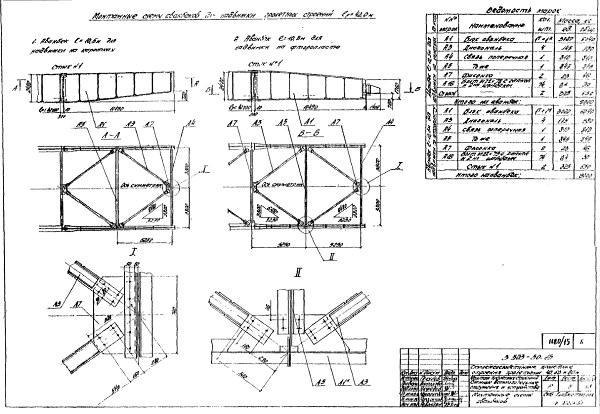

Рисунок 2. Монтажные схемы аванбеков для подвижки пролетных строений.



Таблица 1. Ведомость марок на аванбек.



Тип аванбека

№ марки

Наименование

Кол-во элементов, шт

Вес, кг

1 шт

общ.

Аванбек длиной 10,5 м для надвижки на каретках

A1

Блок аванбека

1+1

З020

6040

Диагональ

4

145

580

A4

Связь поперечная

1

810

810

A5

1

845

845

A7

Фасонка

2

46

A16

Болт M 22x75 с гайкой и 2-мя шайбами

74

0,4

З0

Стык

2

З25

650

Итого:

9000

Аванбек длиной 10,5 м для надвижки по фторопласту

A1

Блок аванбека

1+1

З020

6040

Диагональ

4

145

580

A4

Связь поперечная

1

810

810

A5

1

845

845

A7

Фасонка

2

46

A16

Болт M 22x75 с гайкой и 2-мя шайбами

74

0,4

З0



Стык №1

2

З25

650

Итого:

9000



Рисунок З. Монтажная схема аванбека.



Таблица 2. Ведомость марок на аванбек.



Тип аванбека

№ марки

Наименование

Кол-во элементов, шт

Вес, кг

1 шт

общ.

Аванбек длиной 21 м для надвижки на каретках

A1

Блок аванбека

1+1

З020

6040

А2

1+1

З985

7970

Диагональ

4

145

580

A4

Связь поперечная

1

800

800

A5

1

845

845

А6

2

750

1500

A7

Фасонка

2

46

A16

Болт M 22x75 с гайкой и 2-мя шайбами

196

0,4

78



Стык №2

2

205

410



Стык №З

2

З25

650

А8

Фасонка

1

55

55

Итого:

20180



Рисунок 4. Монтажная схема аванбеков.



Таблица З. Ведомость марок.



Тип аванбека

№ марки

Наименование

Кол-во элементов, шт

Вес, кг

1 шт

общ.

Аванбек длиной 21 м для надвижки по фторопласту

A1

Блок аванбека

1+1

З020

6040

А2

1+1

З985

7970

Диагональ

10

145

1450

A4

Связь поперечная

1

810

810

A5

1

845

845

А6

2

750

1500

A7

Фасонка

2

46

А8

Фасонка

1

55

55

A16

Болт M 22x75 с гайкой и 2-мя шайбами

21З

0,4

85



Стык №2

2

205

410



Стык №З

2

З25

650

Итого:

19850



Рисунок 5. Монтажная схема аванбека.



Таблица 4. Ведомость марок.



Тип аванбека

№ марки

Наименование

Кол-во элементов, шт

Вес, кг

1 шт

общ.

Аванбек длиной 21 м для надвижки ПC

A1

Блок аванбека

1+1

З020

6040

А2

1+1

З985

7970

Диагональ

10

145

1450

A4

Связь поперечная

1

810

810

A5

2

845

1690

А6

2

750

1500

A7

Фасонка

3

69

A8

1

55

55

А9

Гусек

1+1

745

1490

A10

Накладка

4

13

52

A11

Связь продольная

1

540

540

A12-A15

Домкратная штанга

2

2976

5952

A16

Болт M 22x75 с гайкой и 2-мя шайбами

292

0,4

147

A17

Компенсатор

2

195

390

Стык №2

2

205

410

Стык №4

2

405

810

Итого:

26380

Аванбек длиной 21 м для надвижки на фторопласт

A1

Блок аванбека

1+1

З020

6040

А2

1+1

З985

7970

Диагональ

10

145

1450

A4

Связь поперечная

1

810

810

A5

2

845

1690

А6

2

750

1500

A7

Фасонка

3

69

A8

1

55

55

А9

Гусек

1+1

745

1490

A10

Накладка

4

13

52

A11

Связь продольная

1

540

540

A12-A15

Домкратная штанга

1

2976

2976

A16

Болт M 22x75 с гайкой и 2-мя шайбами

292

0,4

117

A18

Компенсатор

2

290

580

Стык №2

2

205

410

Стык №5

2

410

820

Итого:

26580



Рисунок 6. Марка 71.



Таблица 5. Спецификация металла.



Марка

№ поз.

Наименование

Сечение

Длина

Кол-во

Вес, кг

Сталь

1 шт.

общ.

A1

1

Лист вертик.

12x240

10490

1

2145

2145

15XCHД

2

Лист горизонт.

20x420

830

2

94 ,7

189

3

12x240

9360

1

211 ,6

212

4

12x240

9660

1

218 ,4

218

5

Ребро

10x130

3440

2

24,9

50

6

10x130

2300

2

23,5

47

7

10x130

2160

2

22,0

44

8

10x130

2020

2

20,6

41

9

10x130

1880

2

19,2

38

10

10x130

1769

2

18,0

36

11

Подклинка

20x40

90

22

0,5

11

12

Фасонка

10x350

1220

1

26,5

27

Итого со сварными швами:

З020





Рисунок 7. Марки A2, A3.



Таблица 6. Спецификация металла.



Марка

№ поз.

Наименование

Сечение

Длина

Кол-во

Вес, кг

Сталь

1 шт.

общ.

A2

Лист горизонт.

12x420

830

2

54 ,7

10

15XCHД

11

Подклинка

20x40

80

12

0 ,5

6

12

Фасонка

10x350

1220

2

26 ,5

53

13

Ребро

10x130

2460

12

25,1

301

14

Лист вертик.

12x2480

10490

1

2442,4

48

15

Лист горизонт.

20x420

1500

2

94,2

188

16

Лист горизонт.

16x300

8160

2

307,5

615

17

Ребро горизонт.

10x130

1740

10

17,8

178

17(1)

Ребро горизонт.

10x130

1300

2

13,3

27

Итого со сварными швами:

З985
