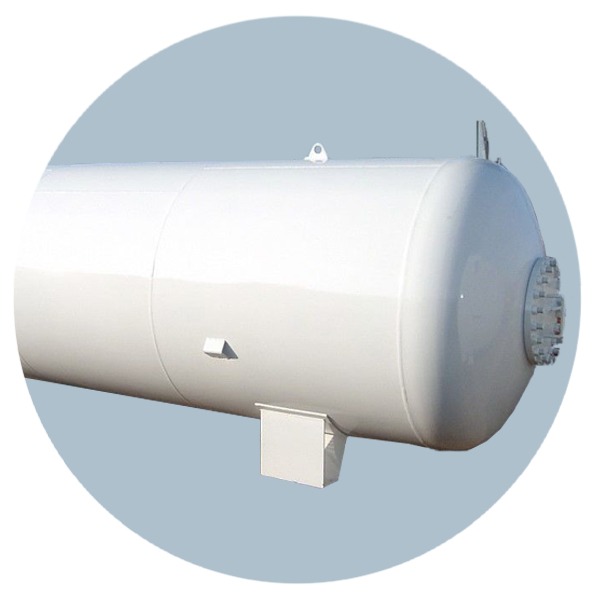

Сосуд для хранения СУГ 200 м3

Сосуд для хранения СУГ 200 м3

Сосуд для хранения СУГ 200 м³ – это стальной цельносварной газгольдер цилиндрической формы. Эллиптические днища и другие технологические особенности емкости позволяют хранить СУГ под давлением 1,6 МПа. Используют в ЖКХ, на автомобильных заправках, промышленных предприятиях для автономного хранения и выдачи топлива. Устанавливают на поверхности грунта или под землей при температуре внешней среды от -60 °C до +50 °C. Во избежание переохлаждения емкости – оборачивают теплоизоляцией, комплектуют подогревающими устройствами.



Наша продукция

Завод РиНМ изготавливает металлические сосуды для хранения СУГ 200 м³ в стандартном исполнении и под заказ. Стандартный газгольдер имеет следующие размеры:



Наименование продукции Диаметр, мм Длина цилиндрической части, мм Длина изделия, мм Высота, мм Расстояние между опорами, мм
Резервуар для хранения СУГ 200 м³ 3430 21000 22930 3910 14000



Примечание:

  • конструкция имеет эллиптические днища;
  • вес газгольдера с одинарной стенкой 42230 кг;
  • вес газгольдера с двойной стенкой 58330 кг, расстояние между стенками не меньше 4 мм;
  • изготавливают из низколегированной стали 09Г2С, расчетная толщина листового металла 10-22 мм.

По требованию клиента мы изготовим сосуд для хранения СУГ, укомплектуем необходимым оборудованием, измерительными приборами.



При изготовлении газгольдера учитываем расчетные технические параметры, способ монтажа, требования заказчика. Все изделия удобны и безопасны в эксплуатации.



Технические характеристики

Сосуд для хранения СУГ 200 м³ соответствует нормам ГОСТ Р 54982-2012, ПБ 0З-584-03. Имеет следующие технические параметры:



Технические параметры Числовое значение
Расчетный объём, м³ 200
Заполняемый объём, м³ 170
Давление рабочего цикла, МПа 1,6
Максимальное давление, МПа 1,8
Температура окружающей среды, °C от -40 до +45
Максимальный диапазон температуры окружающей среды, °C от -60 до +50
Сейсмичность, баллы, не больше 7
Срок эксплуатации, лет 25



Примечание:

  • антикоррозионная защита соответствует нормам ГОСТ 9.602-2016;
  • изделие относят к четвертому классу опасности по ГОСТ 12.1.З07-76;
  • рабочей средой является сжиженный углеводородный газ (смесь пропана и бутана);
  • по ОСТ 26-291-94 аппарат относят к первой группе, с расчетным давлением выше 0,07 МПа.

Для эксплуатации газгольдера в условиях низких температур его оборачивают теплоизоляцией, комплектуют подогревающими устройствами.



Штуцера, их назначение

К сосудам для хранения СУГ 200 м³ присоединяют технологические коммуникации, оборудование, измерительные приборы. Для этого к металлическому корпусу приваривают штуцера со следующими параметрами:



Назначение штуцера Давление, МПа Диаметр, мм
Люк 550
Вход рабочей среды
2,5
100
Выход рабочей среды
Выход пара
Предохранительные клапаны
Удаление оставшегося газа
1,6
Сигнализатор
50
Измеритель давления
Измеритель температуры
Вентиль для отбора проб 32
Настройка измерителя уровня 2,5 50
Измеритель уровня рабочей среды
4
65
Датчики уровня сжиженного газа 50
Резервные 2,5 50/100
Для дренажа G2-В(50,0)



По требованию клиента мы установим штуцера для подключения дополнительных приборов и технического оборудования.



Изготовление и монтаж

Основным материалом для изготовления сосудов является конструкционная сталь 09Г2С, соответствующая нормам ГОСТ 5520-79. При изготовлении продукции на заказ применяют нержавеющую сталь, содержащую титан 12Х18Н10Т или ее аналоги.



Основные этапы изготовления резервуаров для СУГ:

  • Производство заготовок. Стальные листы режут по шаблону на заготовки необходимых размеров. Сгибают для изготовления цилиндрического корпуса. Выполняют отверстия, крепежные элементы.
  • Сборка и сварка. Полученные заготовки собирают в металлическую конструкцию, соединяют с помощью сварки.
  • Проверка качества. Внутренний отдел технического контроля предприятия проверяет соответствие размеров, качество сварных соединений, герметичность конструкции.
  • Антикоррозионная защита. В соответствии с нормами ГОСТ 9.602-2016 на внутреннюю и внешнюю поверхности резервуара наносят защитный слой. Используют полиуретан, смолу, битум, лакокрасочные материалы, содержащие цинк.

На место монтажа доставляют изделие в собранном виде заводской готовности. В зависимости от требований проектной документации резервуар устанавливают на поверхности грунта или под землей.



Применение

Сосуд для хранения СУГ 200 м³ рассчитан для принятия, хранения и выдачи углеводородного газа в сжиженном состоянии. Используют под давлением 1,6 МПа в следующих сферах:

  • жилищно-коммунальные хозяйства;
  • станции для заправки автомобилей;
  • предприятия нефтегазовой отрасли.

С его помощью осуществляют автономное снабжение сжиженным газом объектов жилого и промышленного назначения.



Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить металлический сосуд для хранения СУГ 200 м³ по доступной цене. Газгольдер изготавливают по типовым и индивидуальным проектам, чертежам заказчика. К каждому клиенту предусмотрен индивидуальный подход, удобная форма оплаты, гибкая система скидок.



В качестве дополнительной услуги мы доставим металлоконструкцию к месту назначения, выполним монтажные и пусконаладочные работы, произведем диагностику и ремонт оборудования. В течение всего срока эксплуатации изделия мы обеспечиваем поставку запасных частей и расходных элементов. Подробности у менеджера.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

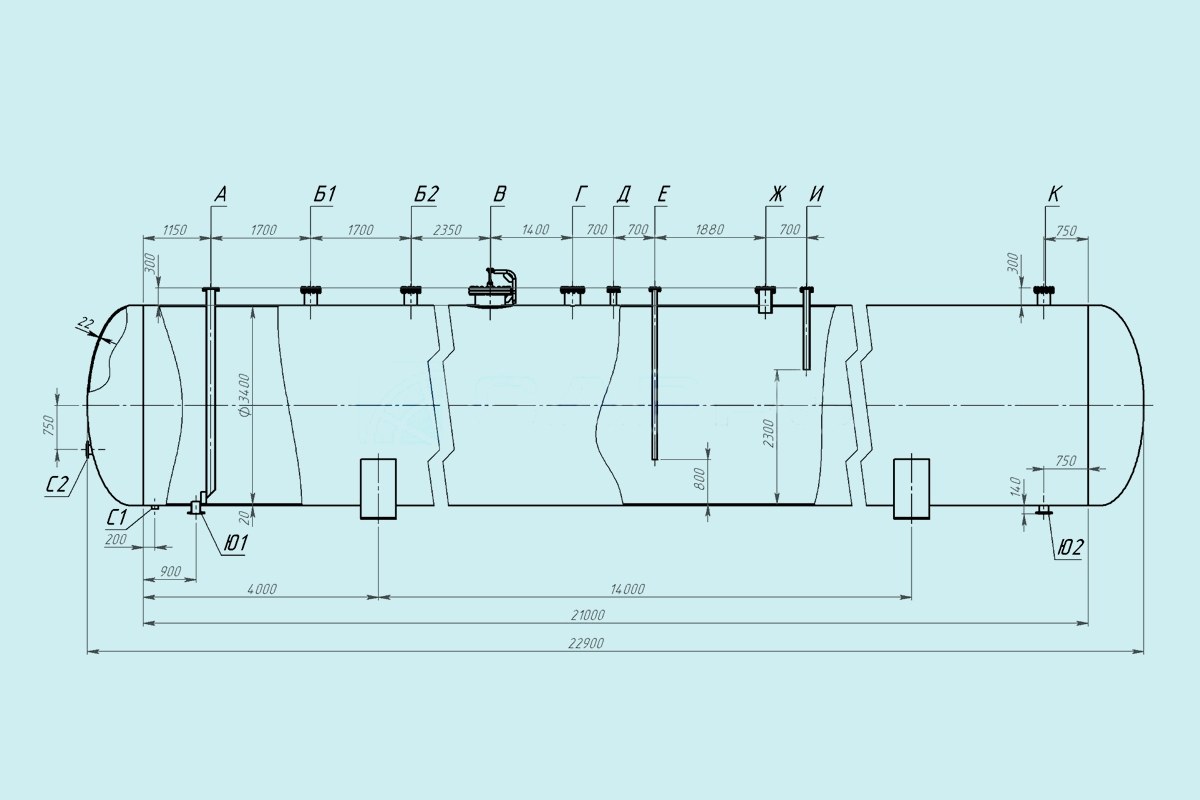

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

вход продукта

Б

выход продукта

Б1

для предохранительного клапана

В

люк-лаз

Г

вывод паровой фазы

Д

штуцер под манометр

Е

для вентиля отбора проб

Ж

для установки уравнемера

И

штуцер настройки уровнемера на уровень

К

резервный

С1

выход продукта

С2

выход продукта

Ю1

дренаж

Ю2

резервный



Чертежи
