Сосуд для хранения СУГ 4,2 м3

Сосуд для хранения СУГ 4,2 м3

Сосуд для хранения СУГ 4,2 м3

Завод Резервуаров и Негабаритных Металлоконструкций, специализирующийся на производстве и поставке различных по предназначению и объёму стационарных конструкций, реализует ёмкости для хранения и выдачи сжиженного углеводородного газа. Высококачественные горизонтальные сосуды можно купить оптом и в розницу по доступным ценам напрямую от производителя.

Оплату принимаем как по безналичному расчёту, так и наличными средствами. Товар доставим в оговоренный срок по Российской Федерации и в страны СНГ любой, удобной заказчику логистической компанией. Возможен самовывоз со складов завода транспортом потребителя. При постоянном сотрудничестве предлагаем бизнес-партнёрам взаимовыгодные и гибкие условия совместной деятельности.

Качество продукции

Завод РиНМ изготавливает СУГ 4,2 м3 в строгой согласованности с Межгосударственными стандартами, общепринятыми нормами и Техническими условиями. Цистерны, предназначенные для содержания пропан-бутановых газовых смесей, проходят обязательный контроль, осуществляемый заводским ОТК.

В процессе испытаний проверяются все характеристики, параметры и нормы, включая внутреннее и внешнее покрытие, позволяющие готовой продукции без эксцессов выполнять установленные рабочие функции. Специалисты определяют качество товара и проводят сертификацию, подтверждая соответствие ёмкостей объёмом 4,2 м3 требованиям российской и международной нормативно-технической документации по их эксплуатации.

Описание газгольдеров

Сосуды СУГ создаются производителем по типовому проекту в форме цилиндров с эллиптическими днищами и имеют вид обтекаемых капсул. Продукция, изготавливающаяся из листовой, увеличивающей прочность изделий стали марки 09Г2С, устанавливается горизонтально, как наземным, так и подземным способом, в зависимости от потребностей предприятия-заказчика.

Согласно проектной документации, ёмкости могут оснащаться, как одной, так и двумя стенками. Во втором случае они представляют собой конструкцию «сосуд в сосуде». Пространство между стенками заполняется инертным газом либо антифризом для предупреждения вытекания вещества и создания аварийных ситуаций. Две отдельных, различных по габаритам цистерны, находясь в соотношении ‒ одна внутри другой, составляют максимально безопасное сооружение для окружающей природы и людей.

В случае нарушения герметичности внутренне расположенного бака, рабочая смесь просачивается не в воздух, а концентрируется меж стенками. Персонал, обслуживающий конструкцию, имеет возможность получить сведения о протечке газа благодаря веществу, находящемуся в образованном пространстве между двумя ёмкостями.

Оснащение оборудования штуцерами (таблица №1)

№ п/п

Обозначение

Функции патрубков

Ду, мм

Ру, МПа

Рабочие показатели

1

А

наполнение

32

2,5

2

Б

отбор жидкой фазы

20

2,5

3

В

отбор газовой фазы

20

2,5

4

Г

уровнемер

32

2,5

5

Д

предохранительный клапан

50

2,5

6

Е

уравнительный паровой фазы

50

2,5

7

Ж

резервный

50

2,5

8

З

люк

475

2,5

Эксплуатация

Газгольдеры для содержания смесей пропан-бутана 4,2 м3 используются:

  • для независимого снабжения газом отдельных объектов ЖКХ;
  • на газовых заправках для автомобилей и городского пассажирского транспорта;
  • в нефтяной и газодобывающей промышленности;
  • на предприятиях, использующих газы, пары которых при температуре, не превышающей 50оС, соответствуют эластичности паров СУГ и дистиллятов бензина.

Правила наземной и подземной установки

Цилиндрические горизонтальные ёмкости имеют определённые различия по их размещению:

  1. Расположение сосудов на земной поверхности осуществляется по нормативам ОСТ 26-2091-93 и зависит от характеристик грунта. Газохранилища устанавливаются на подготовленные заранее площадки, либо на седловые опоры или «лапы». Отличительной чертой таких ёмкостей является их внешнее покрытие нитроэмалью серо-белого цвета.
  2. Подземный монтаж СУГ производится на бетонированную основу в котловане. Этот вид установки считается наиболее безопасным. При этом конструкции, устанавливаемые под грунтом, дополнительно подлежат усиленной гидроизоляции, которая создаётся с помощью битумной эмульсии или синтетической смолы. По требованию заказчика цистерны могут покрываться несколькими шарами других веществ, они защитят ёмкость от влияния подземных вод и образования коррозионных процессов.

При эксплуатации подземных газовых хранилищ в климате с супернизкой среднемесячной температурой, завод РиНМ может также установить на сосуд теплоизоляцию для удерживания температурного режима рабочей среды на заданном уровне.

Технические условия качественной работы хранилища (таблица №2)

№ п/п

Показатели характеристик

Ед. изм.

Значения

1.

Хранящаяся среда

пропан-бутановая смесь, СУГ и другие

газообразные вещества

2.

Тип среды

взрывоопасный, быстро воспламеняющийся

3.

Опасность

класс

IV

4.

Объём (номинальн.)

м3

4,2

5.

Объём (конструктивный)

м3

3,58

6.

Уровень заполнения

%

85

7.

Варианты монтажа

наземный, подземный

8.

Исполнение

одно стенное, двустенное

9.

Днище

форма

эллипс

10.

Габариты цистерны:

  • наземной установки

мм

D‒1600, L‒2360, H‒1190

  • подземного монтажа

мм

D‒1600, L‒2360, H‒2450

11.

Норма давления (рабоч.)

МПа

1,6

12.

Норма давления (расчётн.)

МПа

1,8

13.

Норма давления (гидравл.)

МПа

2,03

14.

Применение

районы

Т, УХЛ

15.

Температурные рамки

оС

+50 и не ниже ‒60

16.

Материал изготовления

сталь

09Г2С (6) или (8)

17.

Толщина металла

мм

от 10 до 22

18.

Сейсмичность

баллы

не выше 7

19.

Срок использования

лет

более 20

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

наполнение

Б

отбор жидкой фазы

В

отбор газовой фазы

Г

уровнемер

Д

предохранительный клапан

Е

уравнительный паровой фазы

Ж

резервный

З

люк

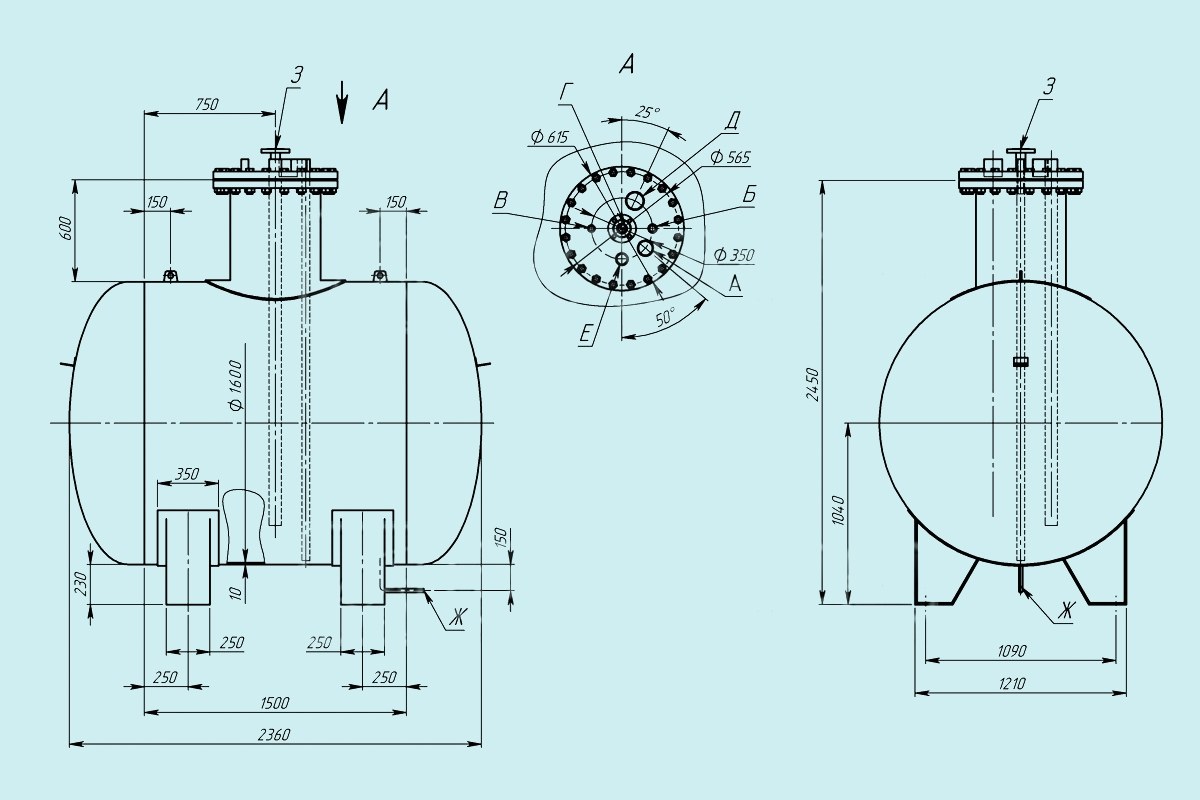

Чертежи
